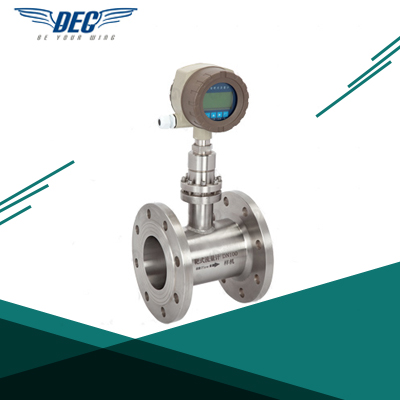

智能靶式流量计

  • 咨询热线:0517-86983131
  • 产品详情

  • 联系我们

 一. DEC-LB简介
  •     LB智能靶式流量计是在传统隔离膜片式靶式流量计基础上,将应变传感器应用到靶式流量计上,同时采用zui新数字技术和微电子技术,将检测到的传感信号处理成与流量成正比的4~20mA信号输出,并通过双排大液晶同时显示瞬时流量和累计流量,使传统的靶式流量计无论在结构上和性能上都有显著提高。智能应变靶式流量计正在申请国家。

二.DEC- LB产品特点

  • 耐高温、高压:从-80℃至+200℃,压力可达10MPa
  • 适用各种口径:φ15~φ1500mm
  • 适用于液体、气体、蒸汽的测量
  • 可测量低流速介质,流速大于0.1m/s即可测量(雷诺数大于1000即可)
  • 可测量粘度大,含有泥沙的介质
  • 计量准确,精度高,高可达0.2%(特殊订购)
  • 压损小,小口径是标准孔板的一半,大口径明显减小

三.DEC- LB技术参数

公称口径及压力

 法兰式:DN15~DN300mm(压力1.6~10MPa)

 夹持式:DN15~DN300mm(压力1.6~10MPa)

 插入式:DN150~DN1500mm(压力1.6~10MPa)

 螺纹式:DN15~DN50mm(压力1.64MPa)

精确度

 ±0.5%~±2.5%FS 标准型:±1.0%FS

介质温度

 -40℃~+200℃(超过100℃加散热片,超过200℃或低于-30℃加夹套装置)

环境温度

 -40℃~+85℃(液晶不会损坏)液晶正常工作在-30℃~+80℃

供电电源

 24VDC二线制4~20mA(12VDC~32VDC)

 电池型:3.6V@7.5AH锂电池,可持续使用三年

信号输出

 4~20mA

测量管材质

 不锈钢304、316或其他

防爆标志

 本安型ExiaIICT5,隔爆型ExdIIBT6

电缆接口

 隔爆型1/2NPT内螺纹,其他M20×1.5内螺纹

液晶显示

 瞬时流量显示数值范围:0~50000(可带小数点)

 累积流量显示数值范围:0~99999999(可带小数点)自动复位

外壳材质

 铸铝

负载特性

 RLmax=50*(电源电压-12)Ω@24V

防护等级

 IP65

四.DEC- LB产品分类

仪表型号 LB-1 LB-2 LB-3 LB-4
信号输出 4-20mA 4-20mA 4-20mA
供电电源 锂电池 24VDC±15% 24VDC±15% 24VDC±15%
通讯接口 可选RS485 可选RS485 可选RS485
精度等级 液体:1.0级
气体:1.0级
蒸汽:1.5级
液体:1.0级
气体:1.0级
蒸汽:1.5级
显示器
仪表材质 304SS 304SS
防爆等级 可选ExiaIICT5或ExdIIBT6 可选ExiaIICT5或ExdIIBT6
防护等级 IP65 IP65
整机功耗 < 1W < 1W
仪表通经 DN15~DN1500 DN15~DN1500
安装方式 螺纹、法兰式、夹持式、插入式 螺纹、法兰式、夹持式、插入式
耐压等级 可选1.6MPa或2.5MPa 可选1.6MPa或2.5MPa
介质温度 -40℃~250℃、-40℃~350℃ -40℃~250℃、-40℃~350℃
环境温度 -20℃~60℃ -20℃~60℃
