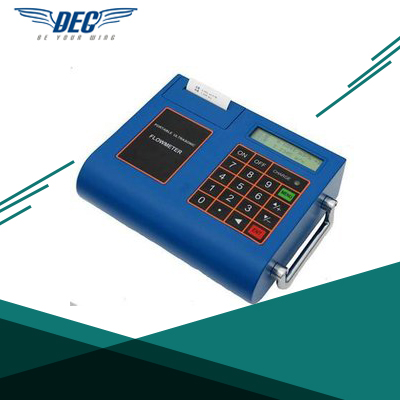

便携式超声波流量计

  • 咨询热线:0517-86983131
  • 产品详情

  • 联系我们

一产品概述
DEC-CSB-3000 便携式超声波流量计实现了流量的非接触式测量。只需要将传感器安装在管道外壁,即可完成对流量的测量,方便准确。

  配接夹装式温度传感器还可以方便地测量温度、热量。
  广泛应用于自来水、供暖、水利、冶金、化工、机械,能源等行业,可以用做监测、流量比对、临时检测、流量巡查,水平衡调试,热网平衡调试,节能监测,是流量、热量检测可选的工具仪表。
二.产品特点:

  高精度测量       测量精度优于±1%   测量范围大      选用不同型号的传感器,可实现口径DN15~DN6000mm管道流量的测量   内置打印机      既可实现即时屏幕打印,还可以定时打印提前设定的多达20预想的测量结果   数据存储       可将提前设定的多达20余项的测量结果存储至SD卡内,便于数据的分析与统计   RS485 通讯接口    可将设置的参数和测量结果上传至上位机   多种输入、输出信号 输出信号:4-20mA、脉冲信号、继电器信号;输入信号:3路4-20mA   热量测量       配接夹装式温度传感器,可实现热量测量

三.产品性能以及参数

类 别                                              性能、参数









主    机

原    理

超声波时差原理,4 字节IEEE754 浮点运算

精    度

流量:优于±1%

显    示

可连接2×10背光型汉字或者2×20字符西文型液晶显示器,支持中、英、意三种语言



信号输出

1路4~20mA电流输出,阻抗0-1K,精度0.1%

1路OCT脉冲输出(脉冲宽度6-1000ms,默认200ms)

1路继电器输出

信号输入

3路4~20mA电流输入,精度0.1%,可采集温度、压力、液位等信号

可连接三线制PT100铂电阻,实现热量测量,

数据接口

隔离RS485串行接口,可通过PC电脑对流量计进行升级,支持MODBUS等协议



管道情况

管    材

钢,不锈钢,铸铁,水泥管、铜、PVC、铝、玻璃钢等一切质密的管道,允许有衬里

管 内 径

15-6000mm

直 管 段

传感器安装点zui好满足:上游10D,下游5D,距泵出口处30D(D 是指管径)





测量介质

种    类

水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体

温    度

标准探头:-30~90℃,高温探头:-30~160℃

浊    度

10000 ppm 且气泡含量小

流    速

0~±10 m/s

工作环境

温    度

主机:-20~60℃,流量传感器:-30℃~160℃

湿    度

主机:85%RH;流量传感器:可浸水工作,水深≤2m(注:传感器灌胶后)

电源

8节内置1.2V容量为2000mAH的充电Ni-MH电池,每次充满电可持续工作20小时,选配4-20mA输出信号,可连续工作8小时。AC90~260V电源适配器,可实现不间断测量。

功耗

1.5W



四.便携式超声波流量计产品流量测量图

夹 装 式

支 架 式







 五.产品可选配流量传感器 :

夹装式传感器

带有强力磁铁,测量钢管、铸铁管时,只需将传感器吸附在管道外壁即可

传感器上盖标注了超声波信号的发射向

详情请点击 》》》
