一、概述

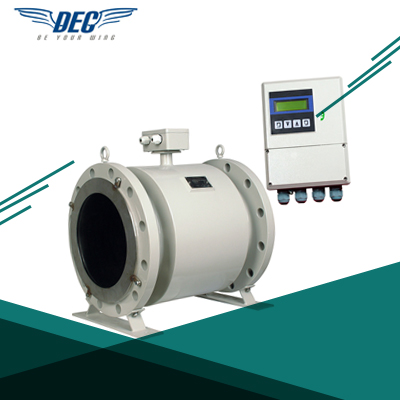

DEC-LDE电磁水流量计是江苏德川一种根据法拉电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在电磁流量计上采用CAN现场总线,属国内,技术达到国内水平。电磁流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量.

二、特点

●仪表结构简单、可靠、无可动部件,工作寿命长。
●无截流阻流部件,不存在压力损失和流体堵塞现象。
●无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。
●测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理理参数的影响。
●采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti 等电极材料的不同组合可适应不同介质的需要。
●备有管道式、插入式等多种流量计型号。
●采用EEPROM存贮器,测量运算数据存贮保护可靠。
●具备一体化和分离型两种形式。
 ●高清晰LCD背光显示。


三、技术参数

适用管径 DN15mm-2600mm
电极材料 316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽)
适用介质 导电率>5us/cm的液体
测量范围 0.1~10m/s(可扩展到15m/s)
量程上限 0.5~10m/s,推荐1~5m/s
精度等级 0.3级、0.5级、1.0级(随口径区分)
输出信号 4~20mADC,负载≤750Ω;0~3KHz,5V有源,可变脉宽,有效频率输出:RS485接口
工作压力 1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
流体温度 -20℃~80℃,80℃~130℃,130℃~180℃ 参考衬里材质
环境温度 传感器-40℃~80℃;转换器-15℃~50℃
环境温度 ≤85%RH(20℃时)
电缆出口尺寸 M20×1.5
供电电源 220VAC±10%;50Hz±1Hz;24VDC±10%
功   耗 ≤8W
外壳防护等级 一体式:IP65分体式:传感器IP68转换器IP6
接地环材质 1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)
连接法兰 国标GB9119-88(DIN2051,BS4504)http://www.dcybkj.com/index.html

四、工作原理

电磁水流量计测量原理是德川仪表基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料非导磁合金短管。两只电极沿管径方向穿通壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的液体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速V 的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节。     E=KBdV
式中:  E――――为电极间的信号电压(V)
    B――――磁通密度(T)
    d――――测量管内径(m)
       V――――平均流速(m/s)
    式中K,d为常数,由于励磁电流是恒流的,故B也是常数,则由E=KBdV可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。
由E=KBdV可知,被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种的体积流量计。对于制造厂和用户来说,只要用普通的水实际标定后就可测量其他任何导电流体介质的体积,而不需作任何修正,这是电磁流量计的一突出优点,是其他任何流量计所没有的。测量管内无活动及阻流部件,因此几乎没有压力损失,并具有很高的可靠性。
五、产品选型

1、量程范围确认:
一般工业用电磁流量计被测介质流速发2~4m/s为宜,在特殊情况下,zui低流速应不小于0.1m/s,高不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q:流量(/h)
D:管道内径(m) V:流速(m/h) 电磁流量计的量程Q应大于预计的量大流量值,而正常的流量值以稍大于流量计满量程高刻度的50%为宜。

电磁流量计流量范围查询

内径(mm) 10 15 20 25 32 40 50 65
Qmin(m3/h) 0.0283 0.0636 0.12 0.176 0.29 0.452 0.7 1.19
Qmax(m3/h) 4.24 9.54 16.96 26.5 43.42 67.85 106.0 179.0
内径(mm) 80 100 125 150 200 250 300 350
Qmin(m3/h) 1.8 2.82 4.41 6.36 11.3 17.6 25.4 34.6
Qmax(m3/h) 271.0 424.0 662.0 954.0 1690 2650 3810 5190
内径(mm) 400 450 500 550 600 700 800 900
Qmin(m3/h) 45.2 57.2 77.6 85.5 101.0 138.0 180.0 229.0
Qmax(m3/h) 6780 8570 10600 12800 15200 20700 27100 34300
内径(mm) 1000 1100 1200 1400 1600 1800 2000 2200
Qmin(m3/h) 282.0 342.0 407.0 554.1 732.7 916.0 1131.0 1368.4
Qmax(m3/h) 42400 51300 61000 83121 108566 137404 169635 205258
 2、参考衬里材料:
衬里材料 主要性能 高介质温度 适用范围
一体型 分离型
聚四氟乙烯
(F4)
1、 是化学生能zui稳定的一种塑料,能耐沸腾地盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有溶剂。不耐三氟化氯、高温三氟化氯、高速液氟、液氧、臭氧的腐蚀。 2、 耐磨性能不如聚氨酯橡胶。
3、抗负压能力不如聚氯丁橡胶。
70℃ 100℃
150℃(需
特殊订货)
1、 浓酸、碱等腐蚀性介质
2、 卫生类介质
      同上
聚全氟乙丙类烯(F46) 适用温度上限较聚四氟
    乙烯低,但成本也较低。
70℃ 80℃
聚氯丁橡胶 1、 有好的弹性,高度的扯断力,耐磨性能好。 2、 耐一般低浓度酸、碱、盐介质腐蚀,不耐氧化性介质的腐蚀。 80℃
120℃(需特
殊订货)
水、污水、弱磨损性的泥浆矿浆
聚氨酯橡胶 1、 耐磨性能强
2、 耐腐蚀性能较差
  80℃ 中性强磨损的矿浆、煤浆、泥浆

3、电极材质的选择:
电极材料 耐蚀及耐磨性能
不锈钢
0CR18NI12MO2TI
用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及市政、环保等领域。
哈氏合金B 对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
哈氏合金C 能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如Fe+++、Cu++下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐液、海水的腐蚀。
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fe+++、Cu++)时,则腐蚀大为降低。
具有优良的耐蚀性,和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质(包括沸点的盐酸、硝酸和150℃的硫酸)的腐蚀。在碱中不耐蚀。
铂/铱合金 几乎能耐一切化学介质,但不适用于王水和铵盐。
不锈钢涂覆碳化钨 用于无腐蚀性,强磨损性的介质。
注:由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考,用户应根据实际情况自己做出选择,必要时应倾向拟选材料的耐腐试验,如挂片试验。
