无纸记录仪

一、产品概述:

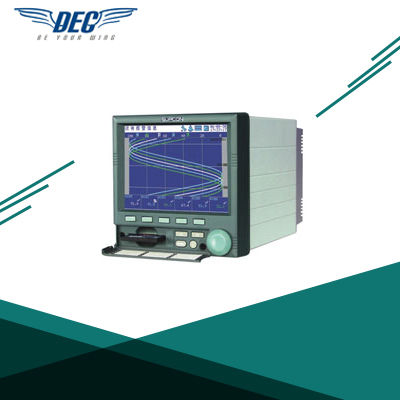

      DEC-R-3000 无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能,在各行各业中获得了广泛的应用。吸纳了各种国内外无纸记录仪的优点,应用zui新的显示技术、微电子技术、数据存储和通讯技术,是一款功能齐全、操作方便、精确可靠、高性价比的产品。
       配置丰富,有蓝屏和彩色两种显示屏。可以接收多种类型的直流电流、电压和电阻信号,实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。主要由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成: 可配备不同类型的智能通道板,根据应用要求选择。
二、 功能特点:
    1. 显示信息量大、界面友好、操作简单;? 无笔、无纸记录,日常维护工作量非常小,运行费用低;
?2.采用高亮度单色或彩色TFT液晶屏,CCFL背光、画面清晰;
?3.采用ARM微处理器,可同时实现16路信号采集、记录、显示和报警;
?4.采用64MB 大容量的FLASH 闪存芯片存贮历史数据,掉电永不丢失数据;
?5.全隔离输入,可同时输入多种信号,无需更换模块,通过软件组态即可;
?6. 显示工程量数据的数值范围更宽,可显示5 位数值:-9999~19999;
?7.可以组态、显示工程位号,工程单位,有流量累积;
?8. 具有闪动报警显示,同时指示各路通道的下下限、下限、上限、上上限报警;12 路继电器报警输出;
?9. 可组态8点变送输出,光电隔离,误差小于±0.2% F•S;
  10. 显示精度高,基本误差为±0.2% F•S;
  11. 温压补偿,支持补偿信号输入、常数可选,提供多种补偿模型,如过热蒸汽,饱和蒸汽、压力补偿等常用补偿模型;
 12.内置GB2312汉字库,使用全拼输入法输入;
 13. 支持外接微型打印机,手动打印数据、曲线,自动定时打印数据,满足用户现场打印的需求;
14. 配备标准USB 接口。历史数据转存快捷方便;
15. 标准串行通讯接口, 带光偶隔离的RS485和 RS232C;
16.支持标准ModBus RTU 通讯协议(选配功能),除支持本公司数据管理软件外,还支持MCGS、组态王等流行组态软件;
17.采用开关电源,能在交流电源AC 85V~265V宽电压范围内正常工作;
18.提供变送器DC 24V隔离配电;
19. 全铝密封外壳,通过EMCIII级,保证仪表在恶劣的环境中正常工作。

三、 技术指标
3.1.显示
? 5寸蓝色LCD或彩色TFT LCD
? 数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面
? 基本误差小于±0.2%F•S,数字显示范围-9999~19999
? 测量分辨力:1/60000,16位AD转换器
? 实时曲线记录间隔0.1秒~60秒分8档,对应整屏曲线时间30秒~300分
? 追忆曲线记录间隔从0.1秒到50秒连续可设超过50秒时可选1分钟,5分钟,10分钟,30分钟,60分钟。可选择循环或非循环两种记录方式

3.2 输入信号
输入信号包括直流电流,直流电压,热电阻,热电偶,远传压力表五类,通过按键输入选择。隔离输入,无需跳线器。
 直流电流:(4~20)mA,(0~10)mA,(0~20)mA
 直流电压:(1~5)V ,(0~5)V ,mV
 热电阻:Pt100,Cu100,Cu50,BA1,BA2,G53
 热电偶:K,S,R,B,N,E,J,T
 其它输入信号或分度号需在订货时注明。

3.3 报警输出及变送输出
? 继电器输出:触点容量AC 220V,3A,阻性负载
? 12点可组态输出,可按通道的各报警点值设定
? 可组态8点变送输出,光电隔离,误差小于±0.2% F•S,电流输出负载能力≤450Ω
    电压输出配接设备阻抗:需大于2KΩ
3.4 外供电源
? DC 24V电源:用于给变送器供电,zui大负载能力≤200mA
3.5 通讯打印接口(选配功能)
?  光电隔离
? RS232、RS485标准,在订货时注明
? 通讯速率9600,19200,57600,115200通过设定选择
? 配套测试软件,提供组态软件和应用软件技术支持
? 可选Modbus RTU通讯协议与上位机通讯

3.6 电源条件
? AC 220V供电的仪表:AC 85~265V,功耗小于25VA
? DC 24V供电的仪表:24V±10%,功耗小于25VA
注:实际功耗与仪表总通道数有关

3.7 环境及其他
?  工作温度范围:0℃~50℃
? 储藏温度范围:-20℃~70℃
? 工作湿度范围:低于85%R.H,无结露
? 仪表的重量:zui大约2.8Kg

3.8外形尺寸:144*144*262

3.9记录时间
记录时间的长短与FLASH 存储器容量、记录间隔和输入点数有关,计算公式如下:

四、主要事项:

? 请勿自行维修和拆卸仪器,请先将引线与接线端子连接,再与仪表插接,请在进行下列工作时,务必断开电源后操作
1、当连接大地线时
2、当对无纸记录仪端子接线及插拔端子时
? 仪表上电前请仔细检查接线是否正确无误
? 仪表断电及再次上电的间隔在5秒以上
? 在下列场合应采取适当的屏蔽措施
1、靠近电源动力线的场合
2、处在强电场或强磁场的场合
3、在产生静电或交流接触器干扰等类似的场合
? 不要将仪表安装在下列场合
1、暴露于阳光直射的场合
2、温度和湿度超过使用条件的场合
3、有腐蚀性气体或可燃性气体的场合
4、有大量粉尘、盐及金属性粉末的场合
5、水、油及化学液体易溅射到的场合
6、有直接震动或冲击的场合
