一、概述

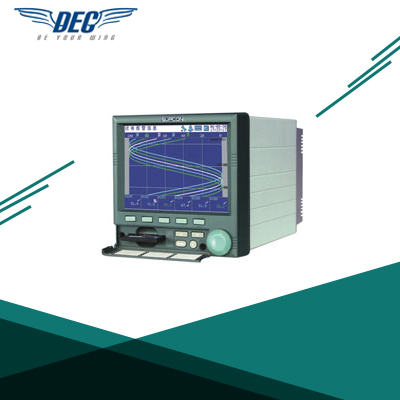

 DEC-3000四十通道彩色无纸记录仪(288×288mm)是淮安市明泰仪表有限公司zui新的产品,它具有40路输入,可输入标准电流、标准 电压、频率、毫伏、热电 偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

二、四十通道彩色无纸记录仪主要特点

   ◇进口SHARP 10.4英寸640×480点阵TFT高亮度彩色图形液晶显示屏,CCFL背光、画面清晰、色彩绚丽、宽视角;
   ◇屏幕亮度可以自由调节;
   ◇采用高速、高性能32位ARM微处理器,画面响应时间小于0.5秒,可同时实现40路信号的检测、记录、显示和报警
   ◇采用zui新大规模集成电器,国际名厂元器件精心设计;
   ◇32位大容量FLASH闪存芯片存贮历史数据,掉电永不丢失数据;
   ◇全隔离输入,可输入多种信号,无需跳线,通过软件组态即可;
   ◇工程量显示数值范围宽,可显示5位数值:-9999~19999;
   ◇支持真空度科学计数法显示;
   ◇曲线显示可以自由组合,自定义曲线颜色;
   ◇曲线走纸方式可设定横向或纵向;
   ◇中文菜单组态、显示工程位号,工程单位。软件密码锁保证用户组态安全;
   ◇内置国标二级字库(6500汉字),使用T6拼音输入法,自由输入位号和单位;
   ◇报警显示,同时指示各路通道的下下限、下限、上限、上上限报警。可以记录zui近的15条报警信息;
   ◇使用USB接口转存和备份历史记录,支持128M、256M、512M优盘;
   ◇标准串行通讯接口:RS-485和RS-232C;
   ◇10M Ethernet标准RJ45接口;
   ◇标准Modbus TRU通讯协议,除支持本公司的ScanX数据管理软件外,还支持iFIX、组态王、MCGS、PCAuto等流行组态软件,无需专用驱动。
   ◇可外接微型打印机支持手动打印、定时自动打印,满足用户现场打印的需要;
   ◇集成硬件实时时钟,掉电情况下时钟也能准确运行;
   ◇开关电源,85VAC-265VAC范围内正常工作;
   ◇提供变送器+24VDC隔离配电;
   ◇金属外壳,允许在恶劣的环境下使用。

三、四十通道彩色无纸记录仪主要技术指标

   ◇输入种类及测量量程、精度:
输入种类 量程 测量量程 精度
DVC 0~20mV -9999~19999 ±0.2%
0~100mV -9999~19999 ±0.2%
0~5V -9999~19999 ±0.2%
1~5V -9999~19999 ±0.2%
DCI 0~100mA -9999~19999 ±0.2%
4~20mA -9999~19999 ±0.2%
TC S -50.0~100.0℃ ±3.7℃
100.0~1768.0℃ ±2℃
B 0~1820.0℃ ±2℃
K -50.0~1372.0℃ ±2℃
E -50.0~1000.0℃ ±2℃
J -50.0~1200.0℃ ±2℃
T -199.90~320.00℃ ±2℃
Wer3-25 0.0~2300.0℃ ±5℃
RTD Pt100 -200.0~850.0℃ ±1℃
Cu50 -50.00~150.00℃ ±1℃
电阻 0~350Ω -9999~19999
频率 0-10KHZ 0~19999 ±1
       ◇DEC-3000 系列仪表允许40路不同类型的信号直接输入,通道间全隔离,隔离电压大于400V
     安装方式:嵌入式仪表板安装(垂直仪表盘),允许向后zui大倾斜30度安装,左右水平。
    仪表板厚度:2-26mm
    外型尺寸:288(W)×288(H)×168(D)mm
    重量:5Kg
  ◇输出信号
    配电:16路配电,8组24VDC输出,输出电流60mA/组
    24路可组态继电器触点输出,触点容量为3A、250VAC(阻性负载)默认为常开触点。
    zui多12路模拟量变送输出,4-20mADC,负载电阻<600Ω。
  ◇通讯、打印
    通讯接口:RS-232C、RS-485和Ethernet RJ45
    波特率:1200、2400、9600、57600(RS-232C、RS-485)、10M(Ethernet)
    打印接口:RS-232C直接连接串行微行打印机
  ◇补偿运算
    蒸 汽:根据IFC67公式计算蒸汽密度补偿蒸汽的质量流量。
    一般气体:温度、压力补偿测量标准体积流量。
    天然气:温度、压力补偿测量标准体积流量。
    液 体:温度补偿测量标准体积流量或质量流量。
  ◇累积范围
    0-99999999
  ◇数据备份和转存
    256M-1G优盘可选;
  ◇记录时间间
记录间隔 1秒 2秒 5秒 10秒 15秒 1分钟 2分钟 4分钟
记录长度 72小时 6天 15天 30天 45天 180天 360天 750天
       ◇精度
    ±0.2%FS
  ◇显示方式
    640×480点阵、高亮度、大屏幕、宽视角10.4寸真彩图形液晶显示屏,CCFL背光
  ◇保护方式
    内置Flash存储器保护参数和历史数据,断电后可保存.
  ◇供电电源
    开关电源85VAC-265VAC,50HZ±5%,功耗<120W

四、四十通道彩色无纸记录仪产品选型

DEC-3000 四十通道彩色无纸记录仪
DEC-3000  60 -□
型号 选型代码 说明
  60    尺寸(288×288×168)



08    八路输入
16    十六路输入
24    二十四路输入
40    四十路输入
频率 输入数量 N   无要求
08           八路频率信号输入
16           十六路频率信号输入
24           二十四路频率信号输入
32           三十六路频率信号输入
40   四十路频率信号输入
继电器
报警输出
可组态 00
12   十二路
24   二十四路
变送输出   N   无要求
A4    4路变送输出
A8    8路变送输出
A16    16路变送输出
PID调节输出   N   无要求
P4   4路PID调节输出
P8   8路PID调节输出
通讯/打印
功能
   0
1   RS-232C通讯
2   RS-485通讯
3   RS-232C打印
以太网通讯   N
E    以太网通讯
配电输出   N
P    DC24V配电输出
流量积算   0
1    无温压补偿的流量积算
2    带温压补偿的流量积算
USB
转存功能
  /0
/U USB转存功能
注:输入数量+频率输入数量+变送输出数量+PID调节输出数量≤40

五、四十通道彩色无纸记录仪仪表外形尺寸,安装方法及开孔尺寸

  开孔尺寸:282×282

彩色无纸记录仪尺寸图

六:四十通道彩色无纸记录仪接线方式

彩色无纸记录仪接线方式
彩色无纸记录仪配线图
